基本構造STRUCTURE

第三者機関による客観的かつ公正な評価住宅性能評価書

「住宅の品質確保の促進等に関する法律（品確法）」に基づいた、「住宅性能表示制度」による性能評価を受けています。
本制度は従来わかりづらかった住まいの性能について、国土交通大臣登録の住宅性能評価機関が同じ基準で、等級（数値）をつけるというものです。

●住宅性能評価書の種類
評価書には、設計図書の段階で評価した結果をまとめた「設計住宅性能評価書」と、施工段階と完成段階の現場での検査を経て評価した結果を記載した「建設住宅性能評価書」の２種類があります。

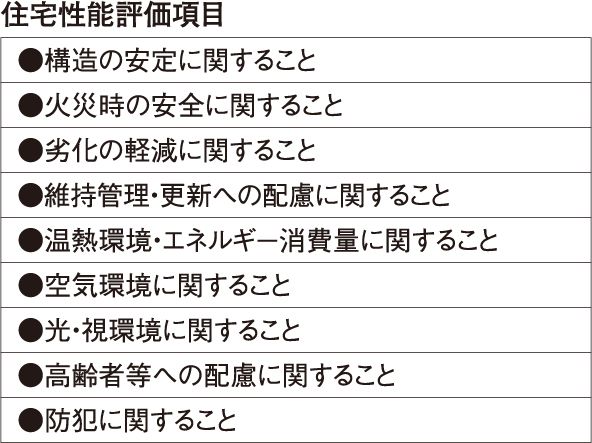

●住宅性能表示は項目毎に等級や数値等で表示品確法による住宅性能表示制度では項目ごとに等級、数値および設計内容等が表示されます。等級が高いほど、性能が高いということです。ただし、これらの性能のなかには「耐震」の項目で高い等級がついても、梁や柱、壁を強くしているために、窓などが小さくなり、開口率などを表わす「光・視環境」の項目では高い数値にならない、という関係もあるため、あくまでも、住まい選びの「目安」として、ご活用ください。

※「音環境に関すること（選択項目）」、「空気環境に関すること」のなかの「室内空気中の化学物質の濃度等（選択項目）」については、評価を取得しておりません。あらかじめご了承ください。
※詳細は係員にお尋ねください。

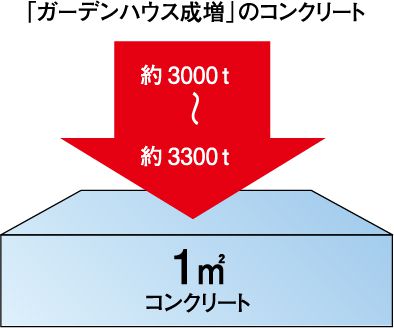

耐久性に優れた構造躯体

本物件は住宅性能表示制度における劣化対策等級3［最高ランク］を取得しています。なお、住戸のある建物は構造躯体の耐久性を高めるために、柱・梁・床等の主要な構造部について、設計基準強度（Fc）を約30N/m㎡～約33N/m㎡に設定しています。

（概念図）

※杭を除く。
※コンクリートの耐久性は強度が高いほど高くなると言われております。
※コンクリートの性質上、乾燥収縮や温度変化による収縮に伴うひび割れが発生する場合があります。（一般的に構造上の問題はありません。）
※健全な状態を保つためには、予定されている大規模修繕工事など定期的かつ適切な維持管理が必要となります。［劣化対策等級3］
劣化対策等級3は、構造躯体等について「通常想定される自然条件および維持管理の条件の下で、3世代（概ね75～90年）まで、大規模な改修を必要とするまでの期間を伸長するために必要な対策が講じられている」ことを認定基準としています。

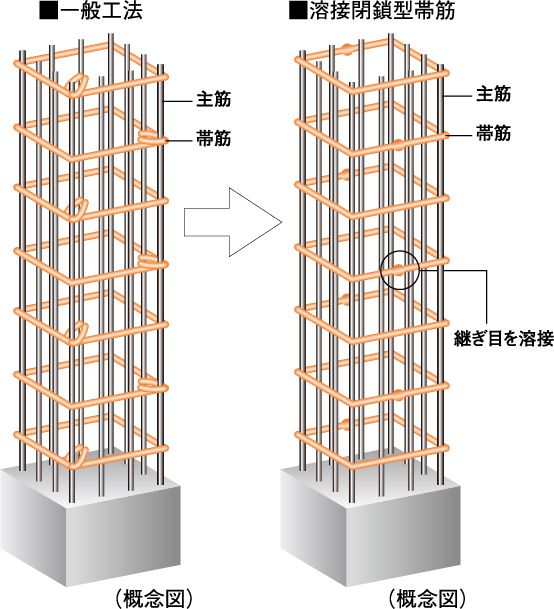

柱を粘り強くし耐震性を高める溶接閉鎖型帯筋

住戸のある建物の主要な柱部分には帯筋の接続部を溶接した、溶接閉鎖型帯筋を採用しました。工場溶接による安定した強度の確保によって、地震時の主筋のはらみ出しを抑制して、コンクリートの拘束力を高めます。※柱と基礎梁の接合部を除く。

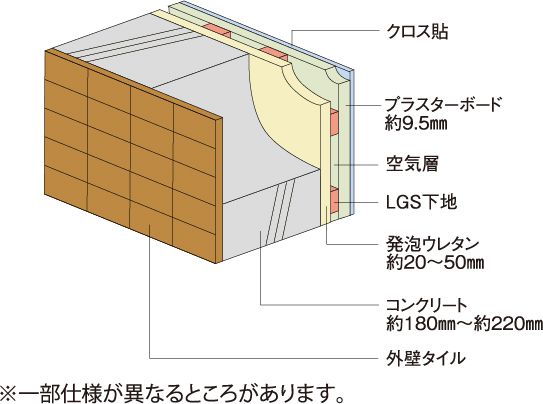

断熱性・耐久性に配慮した外壁

外壁のコンクリート厚は、約180㎜～約220㎜を確保し、タイル貼仕上としてコンクリートの中性化を抑制し耐久性を高めています。さらに室内側には断熱材を吹き付けて、省エネにも配慮しています。

（概念図）

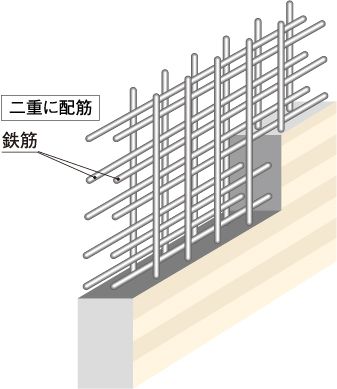

構造強度を高めるダブル配筋

住戸のある建物の耐震壁の鉄筋は、コンクリートの中に二重に鉄筋を配したダブル配筋を採用しています。シングル配筋に比べより高い耐震性を確保します。

（概念図）
劣化を軽減する水・セメント比

主なオートロックドアには、鍵をカバンやポケットに入れたままで解錠可能な、ハンズフリーキーを採用。※周辺通行時の意図しない解錠・誤作動防止のため、設置箇所により認証方法・認証範囲が異なります。

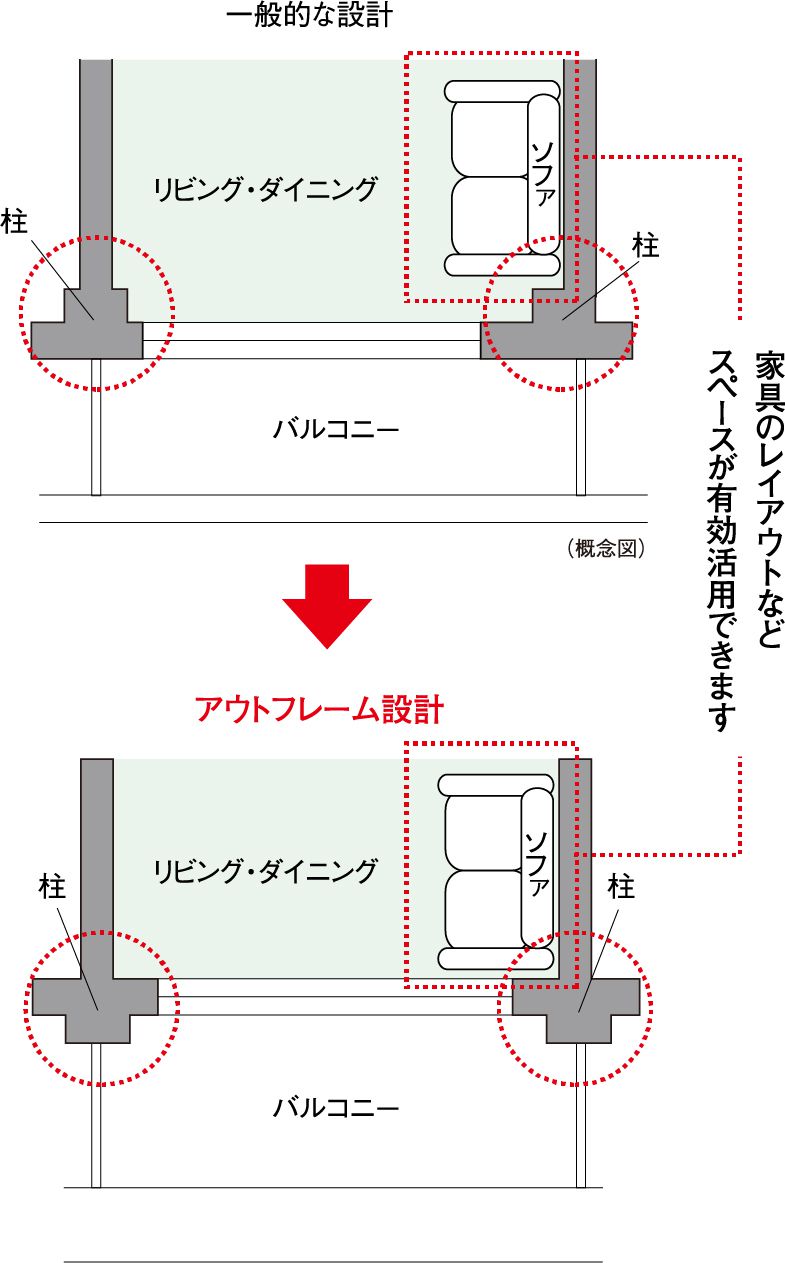

広がりのある住空間を創出アウトフレーム設計

躯体柱をリビング・ダイニングの外に出したアウトフレーム設計を採用しました。家具のレイアウトなどスペースが有効活用できます。※室内の壁の形状は概念図上では一部省略しています。詳細は図面集をご確認ください。
※主開口部側のみ。

（概念図）

プライバシーPRIVACY

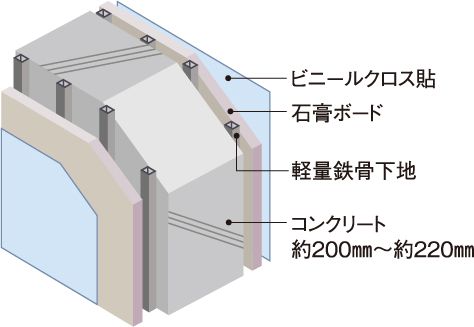

隣戸との遮音性に配慮した戸境壁

住戸間の戸境壁は、鉄筋コンクリート造とし、厚さ約200㎜～約220㎜を基本としています。これは、JISが定める遮音等級Rr-50以上を確保した仕様で、隣接住戸との遮音性に配慮しています。

（概念図）

「Rr」とは、JISに規定する音響透過損失等級（空気伝搬音の透過のしにくさ）を表す指標で、例えば品確法の性能表示制度では「Rr-50等級以上」の場合には、4等級中上から2番目の等級3（「優れた空気伝搬音の遮断性能が確保されている程度」）に位置付けられています。

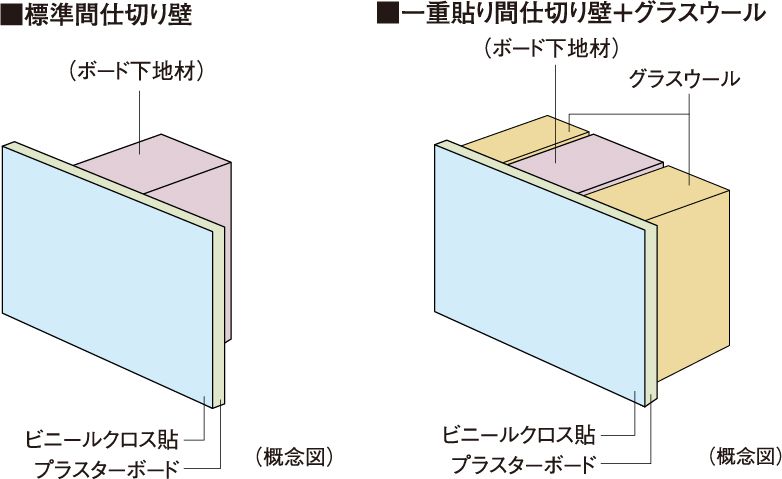

遮音性に配慮した間仕切り壁

住戸内の間仕切り壁は厚さ約9.5㎜のプラスターボード貼としていますが、居室（リビング・ダイニング・洋室）が直接バスルーム・パウダールーム・トイレ・キッチンと接する場合は、ボード下地材間にグラスウールを充填し、遮音性に配慮しています。※一部除く。詳細は係員にお尋ねください。
外部からの騒音を軽減するサッシュ

一部住戸には、防音性に配慮し、遮音性能Ｔ-3～Ｔ-1相当のサッシュを採用。外部から侵入する音の低減に配慮しています。※詳細は係員にお尋ねください。［サッシュの遮音性能等級とは］
T-4～T-1で表わされ、等級値（T-値）が大きいほど、遮音性に優れています。
なお、サッシュ性能値はJISで定められた測定環境で測定した値であり、実際に取り付けられた住戸では、その性能値と異なる場合があります。

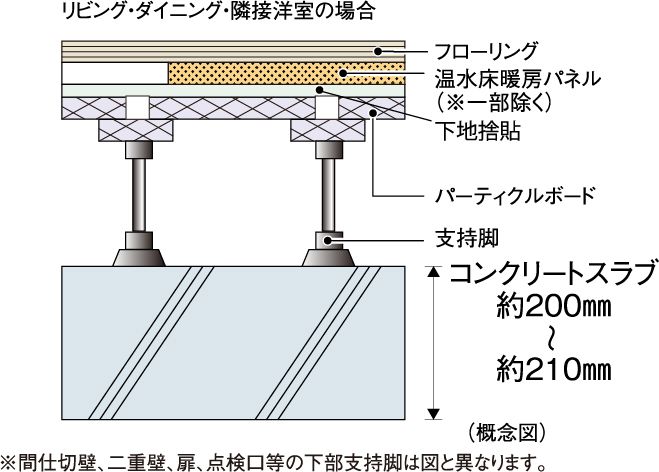

⊿LL（Ⅱ）-4・⊿LH（Ⅱ）-2等級相当の遮音性能を備えた二重床

居室には、振動を吸収するクッションゴムを支持脚に装備し、⊿LL（Ⅱ）-4・⊿LH（Ⅱ）-2等級相当（メーカー表示）の遮音性能を備えた二重床構造を採用しました。※遮音性能値（⊿L等級）は、JISで定められた測定方法で測定した値であり、実際の住戸内での遮音性を示すものではありません。同レベルの音であっても生活する時間帯などにより、音の感じ方には個人差があります。本建物では遮音性に配慮しておりますが、居住者様がお互いに音に対するマナーを守り、快適なマンションライフをお過ごしいただくことが大切となります。

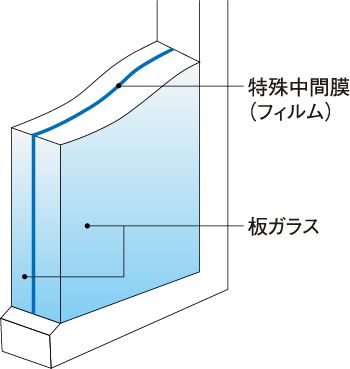

高い防音効果を発揮する防音合わせガラス

一部住戸の開口部には、遮音性に優れた防音合わせガラスを使用しています。２枚のガラスの間に特殊中間膜（フィルム）をはさむことによって、高い防音性能を発揮します。※詳細は係員にお尋ねください。

（概念図）

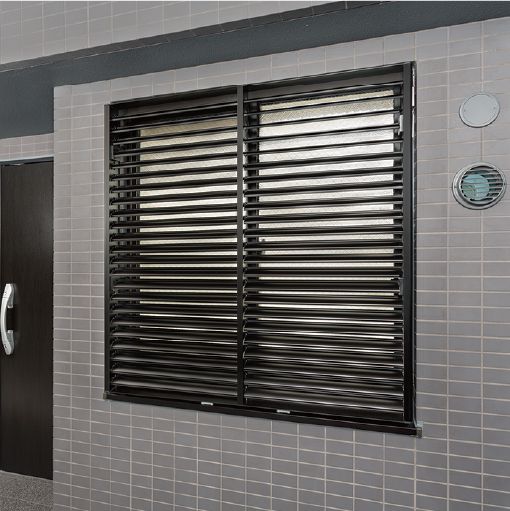

効果的に外からの視線を遮る可動ルーバー面格子

共用廊下側の窓に、羽板が可動式で角度調節が可能なブラインドタイプのルーバー面格子を採用しました。お好みにより光や風を調節しながら効果的に外からの視線を遮ることができ、プライバシー性と防犯性を高めます。

（参考写真1）

給気口・排気口からの騒音を軽減する防音フード

一部住戸には、室外の給気口・排気口に、外部からの騒音に対する防音性能を備えた、防音フードを採用しました。※詳細は係員にお尋ねください。
住まいの独立性・プライバシー性を高める専用玄関ポーチ

玄関の前に住戸専用のポーチを設けたプランをご用意しました。玄関に奥行を与え、住まいの独立性、プライバシー性を高めています。※A、C1、C2、C2tタイプのみ。
生活音、振動の伝わりに配慮床スラブ厚

重量床衝撃音対策として、住戸間のコンクリートスラブ厚は約200㎜～約210㎜を確保しています。

（概念図）

同レベルの音であっても生活する時間帯などにより、音の感じ方には個人差があります。本建物では遮音性に配慮しておりますが、居住者様がお互いに音に対するマナーを守り、快適なマンションライフをお過ごしいただくことが大切となります。

※掲載の参考写真1は本物件と同等仕様のコンセプトルーム（総合マンションギャラリー秋葉原館）を撮影（2022年8月）したもので、本物件のものではありません。家具・調度品等オプション仕様は販売価格に含まれません。
※設備・仕様はタイプにより異なります。
